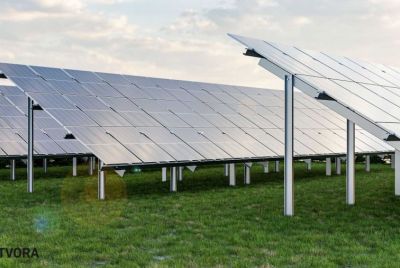

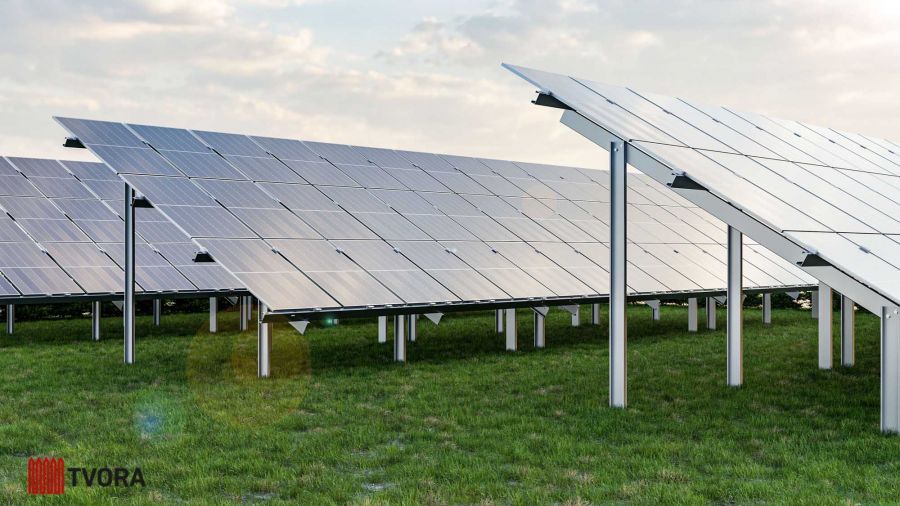

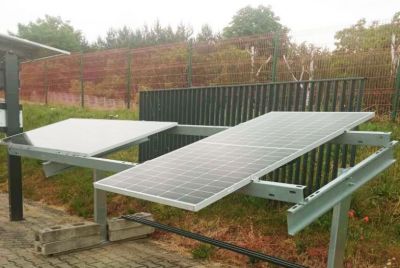

Maapealse päikeseelektrijaama paigaldussüsteem

Kaks versiooni, olenevalt maasse paigaldamise sügavusest.

Variant I: 1500 mm pikkune (paigaldussügavus)

Variant II: 1800 mm pikkune (paigaldussügavus)

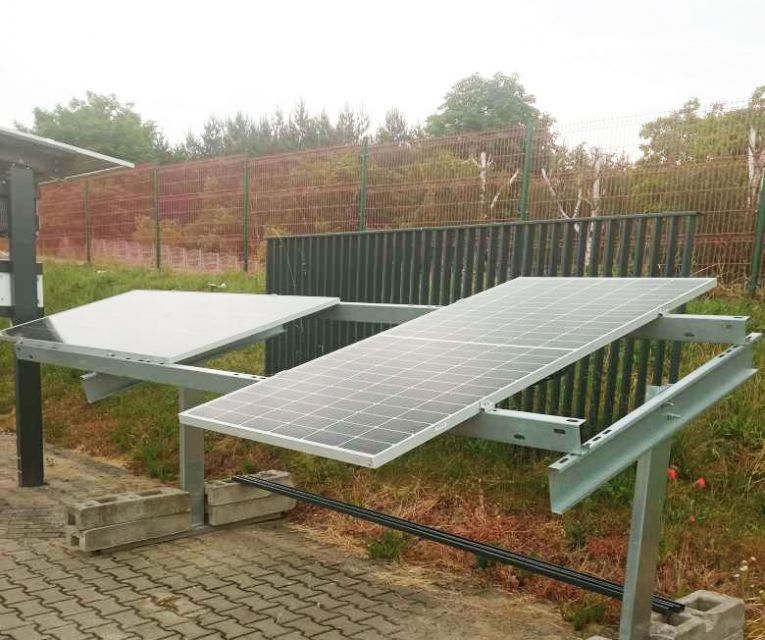

Paneelide vertikaalne paigutus: 2 × 7 (14 tk). Paneelide paigutus horisontaalses versioonis: 3 × 4 (12 tk).

Konstruktsiooni kõrgus 2675 mm. Kaugus maapinnast konstruktsioonini 683 mm.

Konstruktsiooni pikkus: 8160 mm. Ehitustasandi kalle on maapinna suhtes ~ 30 kraadi.

Süsteemi eelised

Palju võimalusi konstruktsiooni reguleerimiseks ja kohandamiseks vastavalt fotoelektriliste paneelide ja maastiku eripäradele.

Konstruktsiooni kohandamine turul olevatele standardsetele päikesepaneelidele. Päikesepaneelide sobiv laius 1040 mm kuni 1340 mm. Võimalik paigaldada vertikaalselt või horisontaalselt.

Magnelis®-kattega teras, 3.5% alumiiniumi ja 3% magneesiumi sisaldusega tsingi koostis, püsib kuni 3 korda kauem võrreldes standardse tsingitud profiilkattega. Parim lahendus korrosioonikaitse seisukohalt.

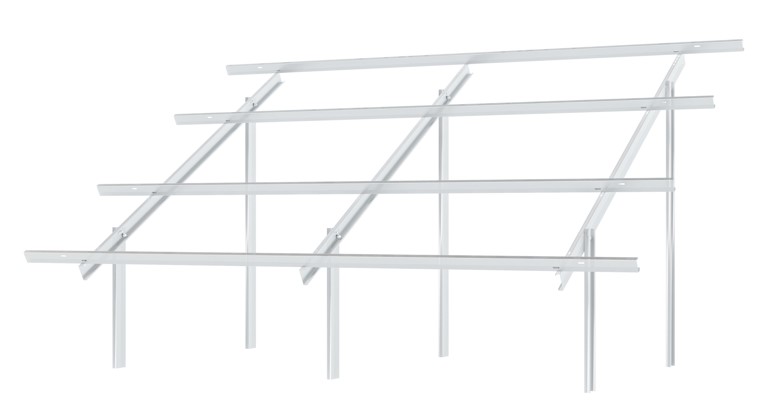

Komplekt

6 jalga maasse rammimiseks. C-profiil 145/46/15/2.5 mm (pikkused valikulised)

3 tugitala. C-profiil 150/40/17/1,5 mm

4 risttala 8 m. C-kujuline profiil 101/45/15/1,5 mm (paigaldatakse ühendades 2 risttala 4m läbi spetsiaalse ühenduse)

Komplekti hind koos käibemaksuga on 767 €

Paigaldamine

Süsteem on tehases kokkupanekuks valmis, kasutatud on 30 identset kruvi.

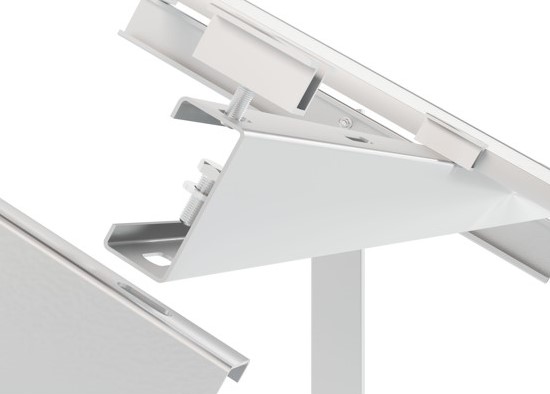

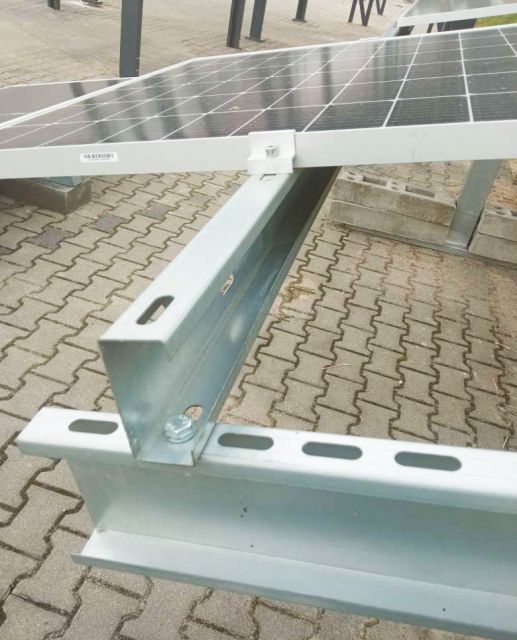

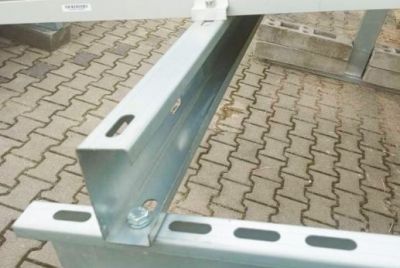

Konstruktsiooniprofiilidel on kruvide jaoks piklikud väljalõiked, mis hõlbustavad konstruktsiooni õiget joondust pärast masse rammimist ja päikesemoodulitega kohandamist.

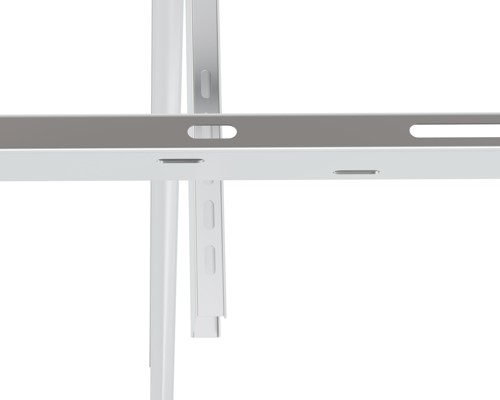

Tugisambad paigaldatakse vastavalt paneelide kõrgusele. Talade ja tugisammaste kruvide spetsiaalsed pikendatud väljalõiked võimaldavad valida paneeli paigaldamiseks õige asukoha.
